[Unity 3D] 많이 사용되는 GUI 요소 그룹 사용법 정리

---

1. EditorGUILayout 함수










      <csharp />

using UnityEngine;
using UnityEditor;

public class TestEditorWindow : EditorWindow
{
    int intValue;

    float floatValue;

    Color colorValue;

    Gradient gradientValue = new Gradient();

    Rect rectValue;

    Vector3 vector3Value;

    Vector3Int vectorInt3Value;

    UnityEngine.Object objectValue;

    string passwordValue;

    string tagValue;

    UnityEngine.ParticleSystemCollisionType enumValue;


    private void OnGUI()
    {
    // int 값 변경
    intValue = EditorGUILayout.IntField("int value", intValue);

    // float 값 변경
    floatValue = EditorGUILayout.FloatField("Float value", floatValue);

    // 컬러 변경
    colorValue = EditorGUILayout.ColorField("Color value", colorValue);

    // 그라데이션 변경
    gradientValue = EditorGUILayout.GradientField("Gridient Value", gradientValue);

    // Rect 변경
    rectValue = EditorGUILayout.RectField("rect value", rectValue);

    // Vecter 변경
    vector3Value = EditorGUILayout.Vector3Field("Vector3 value", vector3Value);

    // VectorInt 변경
    vectorInt3Value = EditorGUILayout.Vector3IntField("vector3Int value", vectorInt3Value);

    // (게임)오브젝트 변경
    objectValue = EditorGUILayout.ObjectField("object value", objectValue,typeof(UnityEngine.Object),false);

    // 패스워드 변경
    passwordValue = EditorGUILayout.PasswordField("password Value", passwordValue);

    // 태그 변경
    tagValue = EditorGUILayout.TagField("tag Value", tagValue);

    // 줄 띄우기
    EditorGUILayout.Space(30);

	// 열거형
    enumValue = (UnityEngine.ParticleSystemCollisionType)EditorGUILayout.EnumFlagsField("Enum value", enumValue);

    }
    // 선 긋기
    EditorGUILayout.LabelField("", GUI.skin.horizontalSlider);

}

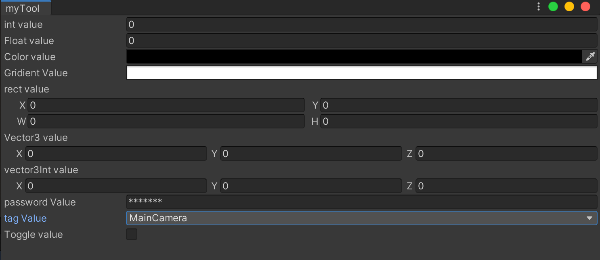

1.0.1. 기본적인 형식

기본적인 형식으로 EditorGUILayout은 ~타입 Field("text", 변수);
의 형식으로 이뤄진다.

간단히 말해서 해당 타입의 값을 직접 수정하여 경신하는 것이다.

여기서 기본적인 형식에 해당하는 것은
object, enumValue를 제외한 나머지들이다.

공통적으로 이미 정의된 각 데이터 값을 경신하는 기능을 한다.
여기서 Gradient는 처음에 객체의 생성자를 호출해줘야 한다.



1.0.2. object

EditorGUILayout.ObjectFiel()는 기본적인 형식과는
다르게 세 번째 인자가 들어간다는 것이 차이점이다.

세 번째 인자는 오브젝트의 타입을 한정시키는 것이다.
true면 필드에서 선언한 타입만 쓸 수 있다.

오브젝트 필드를 만들면 해당 object Value에
게임 오브젝트를 할당할 수 있게 된다.



1.0.3. Enum(열거형)

enum의 데이터 타입은
UnityEngine.ParticleSystemCollisionType이다.

이건 크게 신경 안 써도 되는 게 그냥
유니티 엔진 상에 있는 Enum 중 하나를 아무거나 하나 가져온 것이다.

중요한 것은 EnumFlagsField() 호출 후
해당 enum 데이터 타입으로 형변환을 무조건 해줘야 한다는 것이다.





---

2. GUILayout 함수










      <csharp />

string[] stringArr = new string[] { "a", "b", "c", "d", "e" };
int selectionValue;


private void OnGUI()
{

    // ToolBar
    selectionValue = GUILayout.Toolbar(selectionValue, stringArr);

    // 차이를 보여주기 위해 공간을 띄움
    EditorGUILayout.Space(50);

    // Selection Grid
    selectionValue = GUILayout.SelectionGrid(selectionValue, stringArr, 2);

}

대표적으로 많이 사용하년 GUILayout 요소 그룹은
ToolBar와 Selection Grid 이 두 가지이다.

이 2가지는 비슷한듯하면서 다르다.

ToolBar는 요소들을 가로로 배열하여 하나씩 선택하게 하고
Grid는 세 번째 인자로 들어온 수만큼 가로로 짝을 짓는다.

그림으로 보는 게 빠르니까 그림으로 보겠다.



2.1. EditorGUIUtility

EditorGUIUtility에서 많이 쓰이는 요소 그룹은 Box이다.
Box는 이미지를 삽입하는 것이다.










      <csharp />

GUILayout.Box(EditorGUIUtility.IconContent("Animation.Record"));

여기서 "Animation Record"는 특정 이미지이다.
이게 바뀌면 이미지가 바뀐다.

이런 문자열을 외워서 써야 할까?

이런 문자열은 이미 약속되어 있는 것이기 때문에
아래 링크에서 찾아서 쓰면 된다.

https://github.com/halak/Unity-editor-icons

표에 나와있는 Name을 쓰면 된다.
