실시간 CPU 스케줄링
- 실시간 CPU 스케줄링은 연성(soft) 실시간 시스템과 경성(hard) 실시간으로 구분
연성 실시간 시스템
- 중요한 실시간 프로세스가 스케줄 되는 시점에 관해 아무런 보장을 하지 않는다.
- 오직 중요 프로세스가 그렇지 않은 프로세스들에 비해 우선권을 가진다는 것만 보장
경성 실시간 시스템
- 태스크는 반드시 마감시간까지 서비스를 받아야 한다. → 더 엄격한 요구 조건을 만족해야 함
- 마감시간이 지난 이후에 서비스를 받는 것은 서비스를 받지 않는 것과 같다.
지연시간 최소화(Minimizing Latency)
실시간 시스템의 이벤트-중심 특성
- 시스템은 일반적으로 실시간으로 발생하는 이벤트를 기다린다.
- 이벤트가 발생하면 시스템은 가능한 한 빨리 그에 응답하고 그에 맞는 동작을 수행해야 한다.
- 이벤트의 소프트웨어적 발생 → 타이머 만료 등
- 이벤트의 하드웨어적 발생 → 원격으로 제어되던 장치가 방해물을 만났을 때
이벤트 지연 시간
이벤트 지연시간 : 이벤트가 발생해서 그에 맞는 서비스가 수행될 때까지의 시간
이벤트 지연 시간 참고자료
- 이벤트가 다르면 그에 따른 지연시간 역시 다르다.
- 2가지 유형의 지연시간이 실시간 시스템의 성능을 좌우
인터럽트 지연시간
- CPU에 인터럽트가 발생한 시점부터 해당 인터럽트 처리 루틴이 시작하기까지의 시간
- 인터럽트 발생 시 과정
→ 이러한 작업을 모두 수행하는 데 걸리는 시간이 인터럽트 지연 시간
- 수행 중인 명령어를 완수
- 발생한 인터럽트의 종류를 결정
- 결정한 인터럽트 서비스 루틴(ISR)을 사용하여 인터럽트를 처리하기 전에
현재 수행 중인 프로세스의 상태를 저장
- 실시간 태스크의 즉시 수행을 위해
인터럽트 지연시간을 최소화하는 것은 실시간 운영체제의 핵심
- 경성(hard) 실시간 시스템에서는 인터럽트 지연시간을 최소화 + 정해진 시간보다 작아야 함
← 엄격한 요구조건을 만족시키기 위해
- 인터럽트 지연시간에 영향을 주는 요인
- 커널 데이터 구조체를 갱신하는 동안 인터럽트가 불능케 되는 시간
→ 실시간 운영체제는 인터럽트 불능 시간을 매우 짧게 해야 함
디스패치 지연시간
디스패치 지연 시간
- 스케줄링 디스패처가 하나의 프로세스를 블록 시키고
다른 프로세스를 시작하는 데까지 걸리는 시간
- CPU를 즉시 사용해야 하는 실시간 태스크가 있다면, 이 지연시간을 최소화해야 함
- 디스패치 지연시간을 최소화하는 가장 효과적인 방법 → 선점형 커널
- 디스패치 지연시간의 충돌 단계는 2가지 요소로 구성되어 있음
- 커널에서 동작하는 프로세스에 대한 선점
- 높은 우선순위의 프로세스가 필요한 자원을 낮은 우선순위 프로세스 자원이 방출
- 충돌 단계에 이어 디스패치 단계는 우선순위가 높은 프로세스를 사용 가능한 CPU에 스케줄 한다.
우선순위 기반 스케줄링(Priority-Based Scheduling)
- 실시간 운영체제에서 가장 중요한 기능
→ 실시간 프로세스에 CPU가 필요할 때 바로 응답해 주는 것
→ 따라서 실시간 운영체제의 스케줄러는 선점을 이용한 우선순위 기반의 알고리즘을 지원해야 한다.
선점 및 우선순위 기반의 스케줄링 알고리즘
- 각각의 프로세스의 중요성에 따라 우선순위를 부여
- 더 중요한 태스크가 그렇지 않은 태스크들보다 더 높은 우선순위를 갖게 됨
- 스케줄러가 선점 기법을 제공하는 경우
- 현재 CPU를 이용하고 있는 프로세스가 더 높은 우선순위를 갖는 프로세스에 선점될 수 있다.
연성 실시간 스케줄링 사례
- Linux, Windows, Solaris 운영체제에서 확인할 수 있음
- 실시간 프로세스에게 가장 높은 스케줄링 우선권을 부여한다.
- Windows에는 32개의 우선순위가 존재함
→ 가장 높은 순위인 16~31의 값이 실시간 프로세스들에 할당
경성 실시간 시스템에 적합한 스케줄링 알고리즘
- 선점 및 우선순위 기반의 스케줄러를 통해 제공할 수 있는 것은 연성 실시간 기능뿐
→ 경성 실시간 시스템에서의 마감시감 내에 확실히 수행되는 것을 보장하지 못한다.
→ 경성 실시간 시스템에 맞는 부가적인 스케줄링 기법이 필요하다.
- 개별 스케줄러에 스케줄 될 프로세스의 특성
- 프로세스들은 주기적이다. → 프로세스들은 일정한 간격으로 CPU가 필요하다.
- 각각의 주기 프로세스들은 CPU 사용권을 얻을 때마다 t, d, p가 정해져 있다.
- t : 고정된 수행시간
- d : CPU로부터 반드시 받아야 하는 마감시간
- p : 주기
- 0 ≤ t ≤ d ≤ p
- 주기 태스크의 실행 빈도는 1/p
- 스케줄러는 이들의 주기, 마감시간, 수행 시간 사이의 관계를 이용하여 마감시간을 정함
- 스케줄러는 주기적 프로세스의 실행 빈도에 따라서 우선순위를 정함
주기 태스크
승인 제어(admission-control)
- 위와 같은 형식의 스케줄링에서 일반적이지 않을 때
→ 프로세스가 자신의 마감시간을 스케줄러에게 알려줘야 할 수도 있음
→ 승인 제어 알고리즘을 이용
- 승인 제어를 통해 스케줄러는 마감시간 이내에 완수할 수 있는 프로세스는 실행을 허락하고,
그렇지 못한 경우에는 요구를 거절한다.
Rate-Monotonic 스케줄링(Rate-Monotonic Scheduling)
Rate-Monotonic 스케줄링 알고리즘
- 선점 가능한 정적 우선순위 정책을 이용하여 주기 태스크들을 스케줄 한다.
- 낮은 우선순위의 프로세스가 실행 중이고 높은 우선순위의 프로세스가 실행 준비
→ 높은 우선순위의 프로세스가 낮은 우선순위의 프로세스를 선점
- 각각의 주기 태스크들은 시스템 진입 시 주기에 따라 우선순위가 정해짐
- 해당 정책은 CPU를 더 자주 필요로 하는 태스크에 더 높은 우선순위를 주려는 원리에 기반을 둠
- rate-monotonic 스케줄링은 주기 프로세스들의 처리 시간은 각각의 CPU 버스트와 같다고 가정
→ 프로세스가 CPU를 차지한 시간은 각각의 CPU 버스트 시간과 같다.
P2가 P1보다 높은 우선순위를 가지고 있을 때의 스케줄링 예시
- 2개의 프로세스 P1과 P2가 있다고 가정
- P1의 주기 = 50, 수행 시간 = 20
- P2의 주기 = 100, 수행 시간 = 35
- 두 프로세스가 마감시간을 충족시키도록 스케줄링이 가능한가?
→ CPU 이용률, 즉 주기에 대한 수행 시간을 계산을 해보면 됨
- P1의 CPU 이용률 = 2/5 = 0.4
- P2의 CPU 이용률 = 35/100 = 0.35
- 총 CPU 이용률 75% → 마감시간을 모두 충족시킨다.
Rate-Monotonic 스케줄링을 사용하지 않은 경우
- 우선순위만 따졌을 때 → P2의 우선순위가 P1보다 높다고 가정

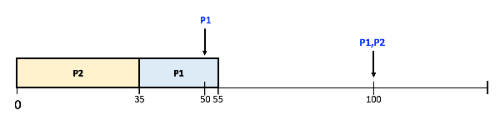

p2가 p1보다 높은 우선순위를 가지고 있을 때
- P1의 마감시간이 50인데 P1은 55에 끝나기 때문에 스케줄러 P1의 마감시간을 충족시키지 못한다.
Rate-Monotonic 스케줄링을 사용한 경우
rate-monotonic 스케줄링
- P1의 주기가 P2의 주기보다 짧음 → P1의 우선순위가 P2의 우선순위보다 높다.
- 수행 과정
- P1이 먼저 수행이 시작하여 시간 20에 수행이 종료 → P1의 마감시간 만족
- 바로 P2가 수행을 시작해서 시간 50까지 수행을 끝낸다. (P1에게 선점됨)
- P1은 시간 70까지 수행을 하고, 스케줄러는 다시 P2를 수행시킴
- P2는 남은 5ms의 시간의 수행을 75에 끝낸다. → P2의 마감시간 만족
- 시스템은 시간 100까지 유휴시간을 갖다가 P1이 다시 스케줄 된다.
Rate-monotonic 스케줄링 기법이 스케줄 할 수 없는 프로세스 집합
- 해당 스케줄링 기법이 스케줄링할 수 없다면
정적 우선순위를 이용하는 다른 알고리즘 역시 스케줄링할 수 없다.
→ 해당 측면에서 이 알고리즘이 최적이란 점을 알 수 있다.
- N개의 프로세스를 스케줄 하는 데 있어 허용하는 CPU 이용률
공식
- 예시
- 2개의 프로세스 p1과 p2
- p1의 주기 = 50, 수행시간 = 25
- p2의 주기 = 80, 수행시간 = 35
- 전체 CPU 이용률 → 0.94 = 94%
- 2개의 프로세스를 스케줄 하는데 허용하는 CPU 이용률 = 약 83%
→ 즉 스케줄 할 수 없다.
Earliest-Deadline-First 스케줄링(EDF)
- 마감시간에 따라서 우선순위를 동적으로 부여
- 해당 정책에서는 프로세스가 실행 가능하게 되면 자신의 마감시간을 시스템에 알려야 함
- 우선순위는 새로 실행 가능하게 된 프로세스의 마감시간에 맞춰 다시 조정
→ 우선순위가 고정되어 있는 rate-monotonic 스케줄링과는 다름
EDF 스케줄링 예시
- 2개의 프로세스 p1과 p2
- p1의 주기 = 50, 수행시간 = 25
- p2의 주기 = 80, 수행시간 = 35
EDF 스케줄링
- 스케줄링 과정
- P2는 P1의 CPU 버스트가 끝난 후 수행을 시작한다.
- 처음에는 프로세스 P1의 마감시간이 더 빠르기 때문에 P1의 우선순위가 P2보다 높다.
- 시간 50에서 P2의 마감시간은 80, P1의 마감시간은 100이다.
→ EDF에 의해 P2의 우선순위가 더 높아 P2를 계속 수행한다.
- cf. rate-monotonic 스케줄링에서는 시간 50에서 P1이 선점하였다.
- 시간 60에 P2의 CPU 버스트가 끝난다. → P1과 P2 모두 첫 번째 마감시간을 만족한다.
- 프로세스 P1은 시간 60에 다시 수행을 시작하여 시간 85에 두 번째 CPU 버스트가 끝난다.
- P2는 다시 수행을 시작하고 다음 주기인 시간 100에 P1에게 선점된다.
← P1의 마감시간 = 150, P2의 마감시간 = 165로 P1의 우선순위가 더 높다.
- 시간 125에서 P1은 CPU 할당량을 완수하고 P2가 수행을 시작하여 시간 145에 끝난다.
→ 둘 다 마감시간을 만족
- 시간 150까지 유휴시간을 가지고 다시 P1이 스케줄 되어 수행을 시작
EDF 스케줄링 알고리즘 특징
- EDF 스케줄링 알고리즘은 프로세스들이 주기적일 필요 없다.
- CPU 할당 시간이 상수 값으로 정해질 필요가 없다.
- 중요한 것은 프로세스가 실행 가능해질 때 자신의 마감시간을 스케줄러에게 알려주는 것
- EDF는 이론적으론 최적
- 모든 프로세스가 마감시간을 만족할 수 있고, CPU 이용률 100%
- But, 프로세스 사이, 인터럽트 핸들링 때의 문맥교환 비용에 의해 100% CPU 이용은 불가능
일정 비율의 몫 스케줄링(Proportional share)
- 모든 응용들에게 T개의 시간 몫을 할당하여 동작
- 한 개의 응용이 N개의 시간 몫을 할당받으면 그 응용은 모든 프로세스 시간 중 N/T를 할당받는 것
일정 비율의 몫 스케줄링 특징
- 승인 제어 정책과 함께 동작해야 한다.
← 승인 제어 정책은 사용 가능한 충분한 몫이 있을 때만
몫을 요구하는 클라이언트들에게만 실행을 허락
